کموتاتور چیست و چه کاربردی دارد؟

کموتاتور یک بخش مهم در ساختار ماشین های الکتریکی است که از قطعات مسی جدا از هم تشکیل شده و بر روی محور دوار موتور خودرو نصب می شود تا وظیفه تبدیل جریان الکتریکی را انجام دهد. کموتاتور با همکاری جاروبک های کربنی، جریان الکتریکی را به سیم پیچ های آرمیچر منتقل می کند و با تغییر مداوم جهت جریان در سیم پیچ ها، میدان مغناطیسی لازم برای چرخش پیوسته موتور را فراهم می آورد. اگرچه امروزه در بسیاری از کاربردها، موتورهای بدون جاروبک جایگزین شده اند، اما کموتاتورها همچنان در بسیاری از دستگاه های الکتریکی مورد استفاده قرار می گیرند و نیاز به نگهداری منظم هستند تا از فرسودگی زودهنگام جلوگیری شود. آموزشگاه فن آموزان اصفهان برگزار کننده دوره هایی از جمله آموزش سیم پیچی موتور، آموزش برق ساختمان و … است.

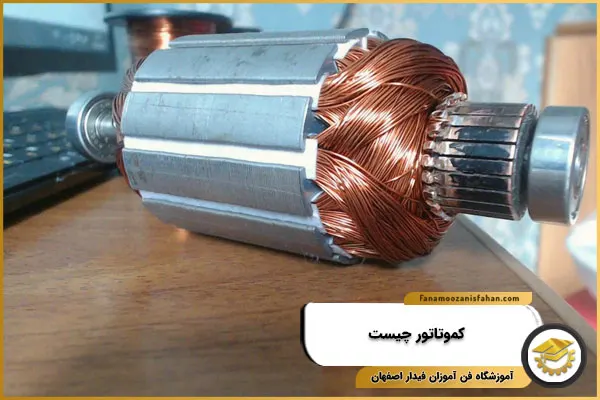

کموتاتور چیست؟

کموتاتور یکی از قطعات مهم در ماشین های الکتریکی جریان مستقیم است که نقش مهمی در عملکرد این دستگاه ها دارد. این قطعه با سازوکار مکانیکی خاص خود، امکان تبدیل جریان و حفظ گردش پیوسته موتور را فراهم می آورد.

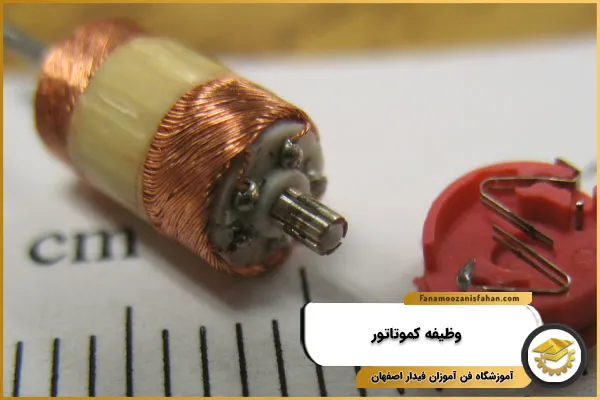

وظیفه کموتاتور

وظیفه اصلی کموتاتور، تغییر جهت جریان الکتریکی در سیم پیچ های آرمیچر است. این تغییر جهت به شکلی کنترل شده و هماهنگ با حرکت دورانی روتور انجام می شود. کموتاتور با این عملکرد، میدان مغناطیسی آرمیچر را طوری تنظیم می کند که همواره در جهت مخالف میدان ثابت قرار گیرد و باعث ایجاد گشتاور یکنواخت و چرخش مداوم موتور شود. اگر دوست دارید بدانید آرمیچر چیست بر روی لینک کلیک کنید

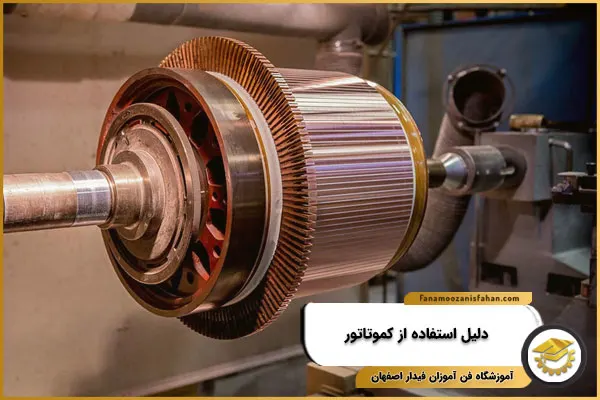

دلیل استفاده از کموتاتور

کموتاتور در موتورهای جریان مستقیم (DC) استفاده می شود زیرا برای چرخش پیوسته موتور، نیاز به تغییر مداوم قطبیت میدان مغناطیسی آرمیچر است. بدون کموتاتور، بدلیل اینکه نیروهای مغناطیسی به حالت تعادل می رسند، موتور پس از نیم دور گردش متوقف می شود. کموتاتور این مشکل را با تغییر جهت جریان در لحظه مناسب حل می کند و امکان چرخش مداوم را فراهم می آورد.

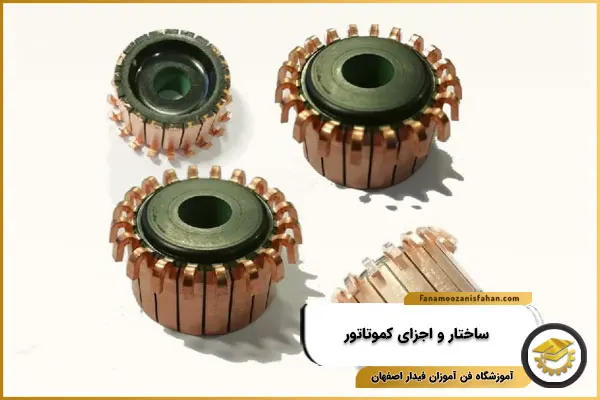

ساختار و اجزای کموتاتور

• تیغه های مسی
• عایق میکا
• جاروبک ها (برس ها)
• نگهدارنده جاروبک
• حلقه های نگهدارنده

تیغه های مسی: تیغه های مسی، قطعات مسی عایق بندی شده هستند که به صورت استوانه ای روی محور موتور قرار می گیرند و هر تیغه به یک سر از سیم پیچ آرمیچر متصل است.

عایق میکا: بین تیغه های مسی قرار دارد تا از اتصال کوتاه بین آنها جلوگیری کند.

جاروبک ها (برس ها): قطعات کربنی که با فشار فنر روی سطح کموتاتور قرار می گیرند و جریان الکتریکی را به کموتاتور منتقل می کنند.

نگهدارنده جاروبک: ساختاری که جاروبک ها را در موقعیت مناسب نگه می دارد.

حلقه های نگهدارنده: قطعاتی که کل مجموعه کموتاتور را روی محور ثابت نگه می دارند.

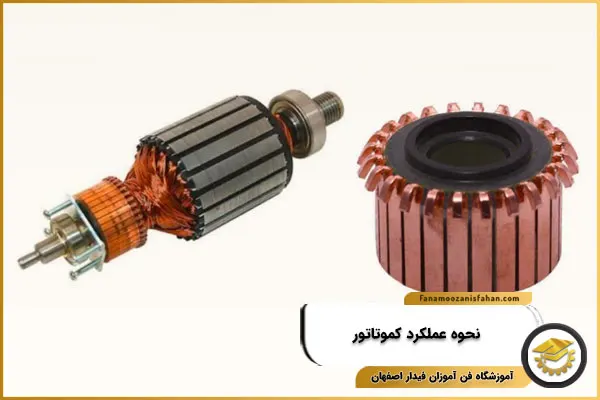

نحوه عملکرد کموتاتور

کموتاتور با ایجاد یک مکانیزم تعویض اتوماتیک جریان الکتریکی، عملکرد موتور را امکان پذیر می سازد. هنگامی که جریان الکتریکی از منبع تغذیه به جاروبک ها می رسد، جاروبک ها این جریان را به تیغه های کموتاتور منتقل می کنند. با چرخش روتور، تیغه های کموتاتور نیز می چرخند و در نتیجه، ارتباط جاروبک ها با تیغه های مختلف به صورت متناوب برقرار می شود. این عملکرد باعث می شود جهت جریان در سیم پیچ های آرمیچر در زمان های مشخص تغییر کند، به گونه ای که همواره جهت مناسب جریان برای ادامه چرخش موتور تأمین شود. این فرآیند تعویض جریان، باعث می شود موتور به جای نیم دور چرخش و توقف، به صورت پیوسته به گردش خود ادامه دهد.

ایجاد میدان مغناطیسی

کموتاتور با جریان الکتریکی به سیم پیچ های آرمیچر، باعث ایجاد میدان مغناطیسی در این سیم پیچ ها می شود. این میدان مغناطیسی متغیر است و با تغییر جهت جریان توسط کموتاتور، قطبیت میدان مغناطیسی آرمیچر نیز تغییر می کند. کموتاتور به گونه ای طراحی شده که این تغییر قطبیت دقیقاً در زمانی رخ می دهد که قطب های آرمیچر در مقابل قطب های مخالف آهنربای دائمی (یا سیم پیچ های میدان) قرار می گیرند. این هماهنگی بین تغییر جهت جریان و موقعیت فیزیکی روتور، کلید عملکرد مؤثر موتور است و باعث می شود که همواره نیروی دافعه و جاذبه بین میدان های مغناطیسی در جهت مناسب برای چرخش موتور اعمال شود.

تولید نیروی گشتاور

تولید گشتاور در موتورهای الکتریکی مستقیماً نتیجه تعامل بین میدان مغناطیسی ایجاد شده توسط سیم پیچ های آرمیچر و میدان مغناطیسی ثابت است. زمانی که جریان الکتریکی از طریق کموتاتور به سیم پیچ های آرمیچر می رسد، طبق قانون لورنتس، نیرویی بر هادی حامل جریان در میدان مغناطیسی وارد می شود. این نیرو عمود بر جهت جریان و میدان مغناطیسی است و باعث ایجاد گشتاور حول محور موتور می شود. کموتاتور با تغییر به موقع جهت جریان، تضمین می کند که این گشتاور همواره در یک جهت باقی بماند، به گونه ای که روتور به چرخش پیوسته خود ادامه دهد. بدون وجود کموتاتور، گشتاور تولید شده پس از نیم دور چرخش تغییر جهت می داد و در نتیجه موتور متوقف می شد.

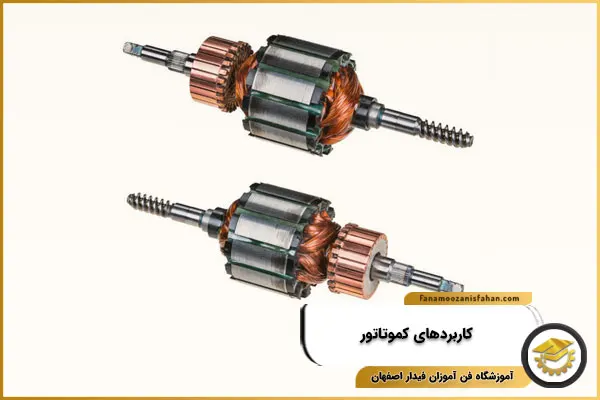

کاربردهای کموتاتور

در ادامه به بررسی کاربردهای کموتاتور پرداخته ایم:

کاربرد در موتورهای DC

کموتاتور در موتورهای dc، با تغییر جهت جریان الکتریکی در سیم پیچ های آرمیچر، باعث ایجاد گشتاور یکنواخت و امکان کنترل دقیق سرعت می شود که این ویژگی باعث شده که موتورهای DC در کاربردهایی که نیاز به کنترل دقیق سرعت و گشتاور دارند، مانند ماشین آلات صنعتی، ربات ها و ابزارهای دقیق مورد استفاده قرار گیرند.

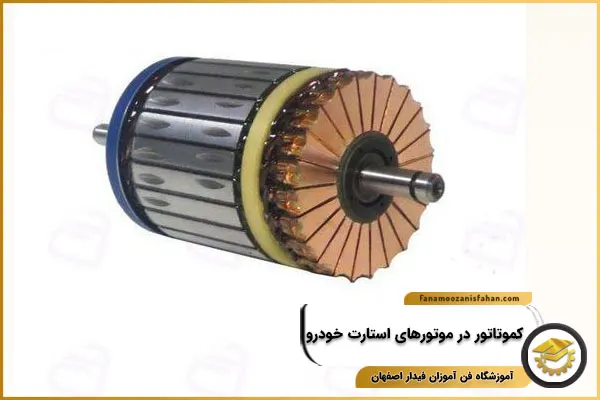

کاربرد کموتاتور در موتورهای استارت خودرو

موتور استارتر یک موتور DC قدرتمند است که باید گشتاور بالایی برای به حرکت درآوردن موتور اصلی خودرو تولید کند. کموتاتور در این موتورها با تغییر مناسب جهت جریان، امکان تولید گشتاور بالا در لحظات اولیه راه اندازی را فراهم می کند و به دلیل اهمیت اطمینان پذیری در این کاربرد، کموتاتورهای مورد استفاده از کیفیت بالایی برخوردار هستند.

موتورهای بالابر

در سیستم های بالابر صنعتی و آسانسورها، کموتاتورها در موتورهای کششی استفاده می شوند. این موتورها نیاز به کنترل دقیق سرعت و گشتاور دارند تا بتوانند بارهای سنگین را با ایمنی جابجا کنند. کموتاتور با فراهم کردن امکان تغییر سرعت و گشتاور، نقش مهمی در عملکرد ایمن و دقیق سیستم های بالابر ایفا می کند و به دلیل استفاده در کاربردهای حساس به ایمنی، این کموتاتورها طبق استانداردهای سختگیرانه ای طراحی و تولید می شوند.

موتورهای جرثقیل

جرثقیل های صنعتی به موتورهایی با گشتاور بالا و قابلیت کنترل دقیق نیازمند هستند. کموتاتورها در موتورهای جرثقیل ها امکان تغییر جهت، سرعت و توقف دقیق را فراهم می کنند. این قابلیت ها برای جابجایی بارهای سنگین با دقت بالا ضروری است. کموتاتورهای مورد استفاده در این کاربرد از جنس و طراحی مقاوم برخوردارند تا بتوانند جریان های بالا و شرایط کاری سخت را تحمل کنند.

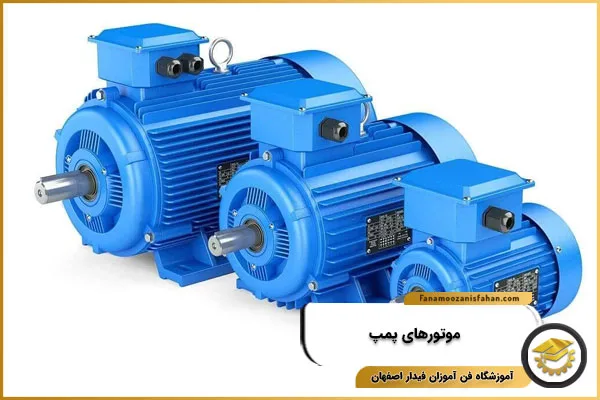

موتورهای پمپ

پمپ های آب خانگی و صنعتی که از موتورهای DC استفاده می کنند، از کموتاتور برای کنترل سرعت پمپاژ و در نتیجه کنترل دبی آب بهره می برند. این قابلیت در سیستم های آبیاری، تأمین آب خانگی و فرآیندهای صنعتی اهمیت بالایی دارد. کموتاتور در این کاربرد باید در برابر رطوبت و شرایط محیطی مختلف مقاوم باشد و به دلیل کارکرد مداوم در بسیاری از پمپ ها، کموتاتورهای مورد استفاده از کیفیت و دوام بالایی برخوردار هستند تا اطمینان پذیری سیستم را تضمین کنند.

موتورهای پنکه

در پنکه های خانگی و صنعتی، کموتاتورها در موتورهای DC به کار می روند که امکان تنظیم سرعت چرخش پره ها را فراهم می کنند. این قابلیت تنظیم سرعت برای راحتی کاربران اهمیت بالایی دارد. کموتاتورهای مورد استفاده در این کاربرد ساده تر و کم هزینه تر هستند اما باید دوام کافی برای ساعت ها کارکرد مداوم را داشته باشند.

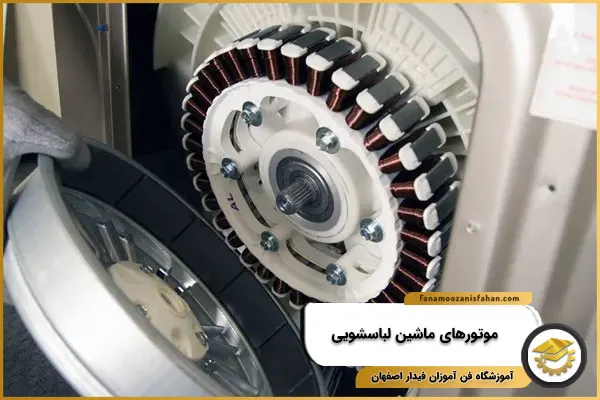

موتورهای ماشین لباسشویی

در ماشین های لباسشویی، کموتاتورها در موتورهای مسئول چرخش دیگ استفاده می شوند. این موتورها باید قادر به تغییر جهت چرخش دیگ و تنظیم سرعت آن در مراحل مختلف شستشو باشند. کموتاتورها با فراهم کردن امکان کنترل دقیق سرعت و جهت، نقش مهمی در عملکرد ماشین های لباسشویی ایفا می کنند. کموتاتورهای مورد استفاده در این کاربرد باید در برابر رطوبت و مواد شیمیایی مقاوم باشند.

موتورهای جاروبرقی

جاروبرقی ها از موتورهای DC با کموتاتور استفاده می کنند که قدرت مکش بالایی تولید می کنند. کموتاتور در این کاربرد امکان تنظیم سرعت چرخش موتور و در نتیجه قدرت مکش را فراهم می کند. به دلیل کارکرد مداوم و شرایط سخت کاری، کموتاتورهای مورد استفاده در جاروبرقی ها باید از دوام و مقاومت بالایی برخوردار باشند. طراحی این کموتاتورها به گونه ای است که در برابر گرد و غبار و ذرات ریز که ممکن است وارد موتور شوند، مقاومت کافی داشته باشند.

چرخ خیاطی

چرخ های خیاطی برقی از موتورهای DC با کموتاتور استفاده می کنند که باعث کنترل دقیق سرعت دوخت می شود.

ژنراتورهای دیزل

در برخی از ژنراتورهای دیزلی قدیمی تر و کوچک، از ژنراتورهای DC با کموتاتور استفاده می شود که این نوع ژنراتورها برای تأمین برق اضطراری و در مناطقی که به شبکه برق دسترسی ندارند، کاربرد دارند. کموتاتور در این سیستم ها امکان کنترل ولتاژ خروجی و تنظیم آن بر اساس تغییرات بار را فراهم می کند و به دلیل کارکرد مداوم و شرایط سخت، کموتاتورهای مورد استفاده در این کاربرد از دوام و مقاومت بالایی برخوردار هستند.

دریل های برقی

دریل های برقی از موتورهای DC با کموتاتور استفاده می کنند که امکان کنترل سرعت و گشتاور را فراهم می کند که این قابلیت برای کار با مواد مختلف اهمیت زیادی دارد. کموتاتور در دریل های برقی باید قادر به تحمل جریان های بالا در هنگام بارگذاری سنگین باشد و به دلیل شرایط کاری سخت و لرزش های موجود، کموتاتورهای مورد استفاده در این ابزارها از استحکام بالایی برخوردار هستند.

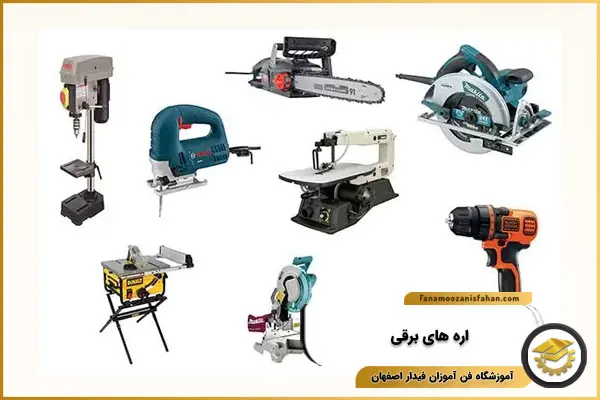

اره های برقی

در اره های برقی، کموتاتورها در موتورهای DC استفاده می شوند که باید سرعت و قدرت بالایی برای برش مواد مختلف تأمین کنند. کموتاتور امکان تنظیم سرعت برش را فراهم می کند و به دلیل شرایط کاری سخت و نیاز به اطمینان پذیری بالا، کموتاتورهای مورد استفاده در اره های برقی از جنس و طراحی مقاوم برخوردارند تا بتوانند در برابر گرد و غبار حاصل از برش و فشارهای مکانیکی مقاومت کنند.

فرزهای برقی

فرزهای برقی از موتورهای DC با کموتاتور استفاده می کنند که سرعت بالا و گشتاور مناسب برای سنگ زنی، پولیش کاری و برش کاری را فراهم می کنند. کموتاتور در این ابزارها امکان کار در سرعت های بسیار بالا را فراهم کرده و به دلیل شرایط کاری سخت و گرمای تولید شده، کموتاتورهای مورد استفاده در فرزها باید از مقاومت حرارتی و مکانیکی بالایی برخوردار باشند.

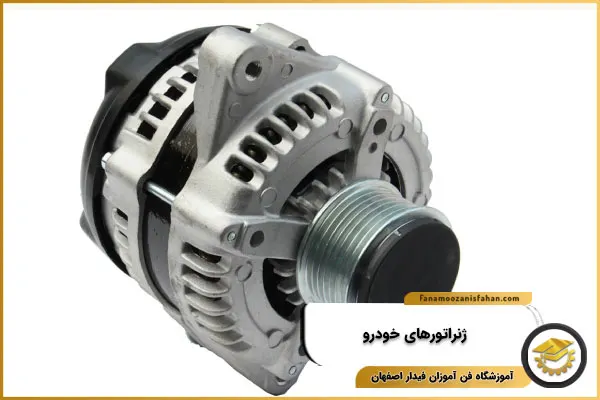

ژنراتورهای خودرو

در سیستم برق خودروها، آلترناتور (دینام) وظیفه تأمین انرژی الکتریکی مورد نیاز خودرو و شارژ باتری را بر عهده دارد. اگرچه امروزه اکثر خودروها از آلترناتورهای AC با یکسوکننده های نیمه هادی استفاده می کنند، اما در برخی خودروهای قدیمی تر، از ژنراتورهای DC با کموتاتور استفاده می شد. کموتاتور در این کاربرد وظیفه تبدیل جریان القایی متناوب به جریان مستقیم برای شارژ باتری را انجام می داد و به دلیل شرایط سخت کاری در محیط موتور خودرو، از مقاومت بالایی برخوردار بود.

ژنراتورهای بادی

در برخی از توربین های بادی کوچک و قدیمی تر، از ژنراتورهای DC با کموتاتور برای تبدیل انرژی مکانیکی باد به انرژی الکتریکی استفاده می شود. کموتاتور در این سیستم ها امکان تولید جریان مستقیم را فراهم می کند که می تواند مستقیماً برای شارژ باتری ها استفاده شود. این نوع ژنراتورها به دلیل سادگی و قابلیت استفاده در سیستم های مستقل از شبکه، در مناطق دورافتاده و سیستم های تأمین انرژی کوچک کاربرد دارند.

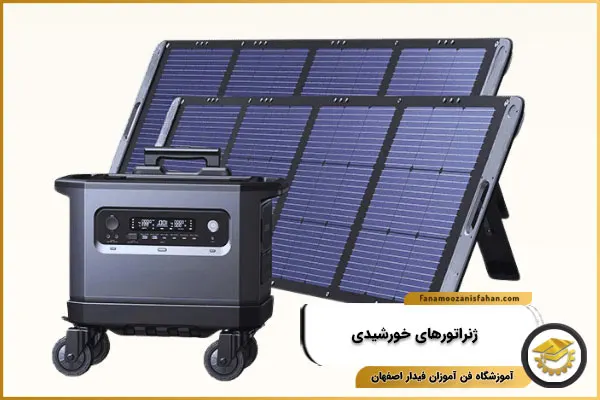

ژنراتورهای خورشیدی

در برخی سیستم های خورشیدی مکانیکی، که از انرژی خورشید برای چرخاندن یک توربین استفاده می کنند، ممکن است از ژنراتورهای DC با کموتاتور برای تبدیل انرژی مکانیکی به الکتریکی استفاده شود. این سیستم ها در مقیاس کوچک و برای کاربردهای خاص مورد استفاده قرار می گیرند. کموتاتور در این کاربرد نقش مهمی در تبدیل انرژی و تنظیم خروجی ژنراتور بر اساس شدت تابش خورشید ایفا می کند. اگر به شغل پنل های خورشیدی علاقمند هستید در آموزش نصب پنل خورشیدی در اصفهان شرکت کنید.

انواع کموتاتور

• کموتاتور با جاروبک شینه بسته
• کموتاتور با جاروبک شینه باز
• کموتاتور الکترونیکی

کموتاتور با جاروبک شینه بسته

کموتاتور با جاروبک شینه بسته، یکی از متداول ترین انواع کموتاتورهاست که در آن، جاروبک ها به یک شینه متصل هستند و به صورت محکم و فشرده در برابر کموتاتور قرار می گیرند. این نوع کموتاتور در موتورهای DC و برخی از ژنراتورها استفاده می شود. مزیت اصلی این طراحی، کاهش اصطکاک و افزایش کارایی است، زیرا جاروبک ها به طور یکنواخت و بدون حرکت اضافی روی سطح کموتاتور قرار می گیرند. همچنین، این نوع کموتاتور به دلیل طراحی خود، نیاز به نگهداری کمتری دارد و عمر طولانی تری را ارائه می دهد.

کموتاتور با جاروبک شینه باز

کموتاتور با جاروبک شینه باز، نوع دیگری از کموتاتور است که در آن، جاروبک ها به صورت آزادانه و بدون پوشش محافظ قرار دارند. این نوع کموتاتور در موتورهای الکتریکی کوچکتر و ابزارهای دستی مورد استفاده قرار می گیرد. یکی از مزایای این طراحی، سادگی ساخت و هزینه پایین تر آن است. با این حال، این نوع کموتاتور ممکن است در برابر آلودگی، رطوبت و آسیب های مکانیکی آسیب پذیرتر باشد. در نتیجه، این کموتاتورها نیاز به نگهداری و بررسی دوره ای بیشتری دارند تا عملکرد بهینه خود را حفظ کنند.

کموتاتور الکترونیکی

کموتاتور الکترونیکی به دلیل عدم وجود قطعات متحرک، عمر بالاتری دارد و کمتر در معرض خرابی قرار می گیرد. همچنین، کموتاتورهای الکترونیکی با دقت بیشتری جریان را کنترل می کنند و به همین دلیل در کاربردهای صنعتی و پیشرفته مانند رباتیک و اتوماسیون استفاده می شوند. این طراحی مدرن همچنین به کاهش اندازه و وزن دستگاه های الکتریکی کمک می کند و کارایی آن ها را افزایش می دهد.

دوره پیشنهادی: آموزش رباتیک

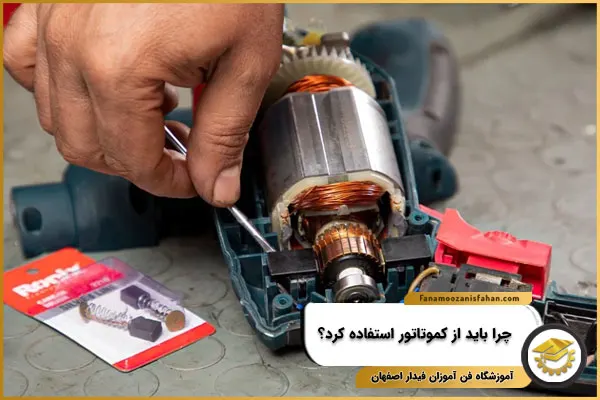

چرا باید از کموتاتور استفاده کرد؟

• تغییر جهت جریان در سیم پیچ ها
• جمع آوری جریان الکتریکی

تغییر جهت جریان در سیم پیچ ها

یکی از اصلی ترین وظایف کموتاتور، تغییر جهت جریان در سیم پیچ ها است. در موتورهای جریان مستقیم (DC)، کموتاتور به طور مداوم جریان الکتریکی را در سیم پیچ ها تغییر می دهد تا بتواند چرخش مداوم روتور را فراهم کند که این عمل باعث می شود که موتور بتواند در دو جهت بچرخد و نیروی محرکه لازم را برای انجام کارهای مختلف تأمین کند. اگر کموتاتور وجود نداشت، موتور نمی توانست به طور مؤثر و پیوسته عمل کند و در نتیجه، عملکرد کلی دستگاه به شدت تحت تأثیر قرار می گرفت.

جمع آوری جریان الکتریکی

کموتاتور وظیفه جمع آوری جریان الکتریکی را بر عهده دارد. در موتورهای الکتریکی، کموتاتور به عنوان یک سوئیچ عمل کرده و به اتصال سیم پیچ ها به منبع تغذیه کمک می کند که این اتصال به موتور اجازه می دهد که جریان الکتریکی را به صورت مداوم دریافت کند و به درستی کار کند. طراحی کموتاتور این گونه است که جریان الکتریکی را به طور مؤثر جمع آوری می کند و از افت ولتاژ جلوگیری می شود. بنابراین، وجود کموتاتور در سیستم های الکتریکی باعث بهبود کارایی و بالا رفتن عمر دستگاه می شود.
